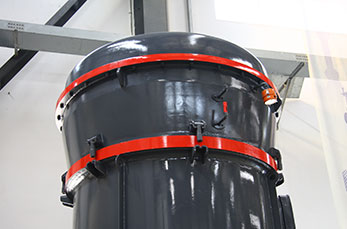

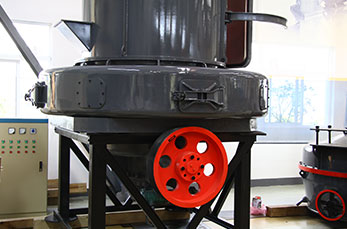

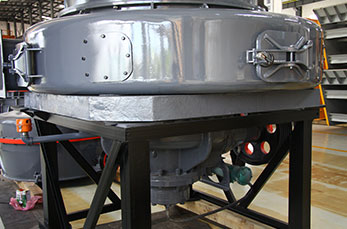

MTW系列歐版梯形磨粉機

工作原理

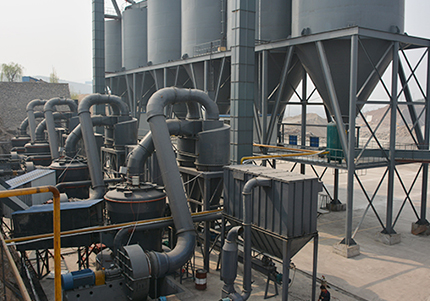

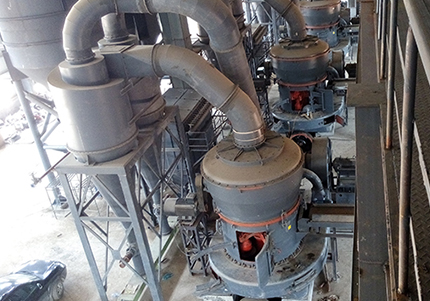

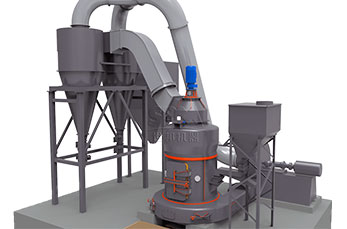

閉路系統

1．大塊物料經破碎機破碎到所需粒度，由提升機送至儲料斗，經振動給料機將物料定量連續地送入主機內進行研磨；

2．粉磨后的粉體隨“離心引風機”氣流上升，進入選粉機分級，符合細度標準的粉體隨氣流經管道進入旋風集粉器內進行分離收集，經卸料閥排出即為成品粉體。氣流由旋風集粉器上端回風管進入“離心引風機”，整個氣流系統密閉循環，在正負壓狀態下循環流動。

3. 因系統內熱量的增加和外界氣體的進入，為調節系統氣流平衡，在“離心引風機”出口處增設排氣管道，將多余氣體排入除塵器內進行過濾，然后排出潔凈氣體，實現環保生產。

開路系統

1. 大塊物料經破碎機破碎至所需粒度后，由提升機提送到儲料倉，經振動給料機將物料定量連續的送入主機內部進行研磨。

2. 研磨后的粉體被引風機的風力帶至選粉機內進行分級，合乎標準的粉體通過選粉機進入脈沖除塵器內進行收集，經螺旋輸送器排出即為成品，而經過脈沖除塵器過濾后的潔凈空氣則隨引風機排出。開路系統在負壓狀態下運行，無粉塵外泄。
